Owon HDS272 draagbare oscilloscoop

Gedetailleerde beschrijving van het product

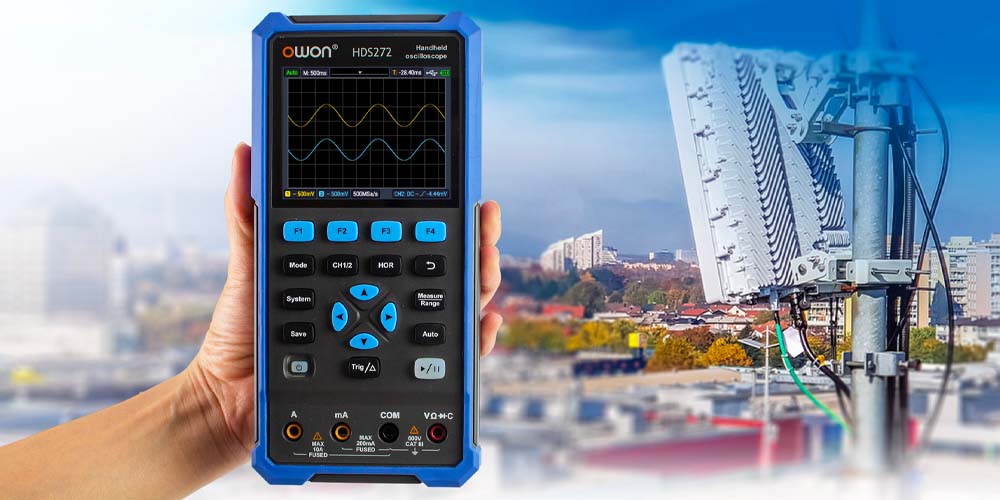

De Owon HDS272 is een draagbare tweekanaalsoscilloscoop die ook als multimeter kan worden gebruikt. Het apparaat heeft een kleurenscherm met hoog contrast dat geschikt is voor gebruik buitenshuis en wordt gevoed door twee 18650-batterijen die goed zijn voor maximaal 6 uur continu gebruik. Je kunt de oscilloscoop via USB-C op een computer aansluiten en gebruiken met Owon-software. Het apparaat kan worden bediend met SCPI, of worden opgeladen met een powerbank. De HDS200XXX-serie beschikt over een groter scherm en een groter intern geheugen.

Signalen kunnen eenvoudig worden geregistreerd en opgeslagen in het interne geheugen, dat plaats biedt aan maximaal 8.000 gegevenspunten. Golfvormen kunnen ook worden opgeslagen als afbeeldingen of CSV-bestanden en eenvoudig via USB naar een computer worden geëxporteerd.

Naast de oscilloscoopmodus functioneert dit instrument ook als een volwaardige multimeter met 20.000 True-RMS-tellers. Het kan spanning, stroom, weerstand, capaciteit, continuïteit en diodes meten. Gemeten waarden worden in groot formaat op het display weergegeven, waardoor ze gemakkelijk af te lezen en te herkennen zijn. Net als conventionele multimeters is het ook uitgerust met een automatische bereikselectiefunctie.

Specificaties oscilloscoop

• Bemonsteringsfrequentie 250 MSa/s (één kanaal)
• Bemonsteringsfrequentie 125 MSa/s (twee kanalen)
• Geheugendiepte 8 kpts (één kanaal)
• Geheugendiepte 4 kpts (twee kanalen)
• Verticale resolutie 8 bit
• Flanktriggering
• Golfvormdetectiesnelheid - 10.000 wfms/s
• Oplooptijd ≤5 ns (typ.)
• Verticale schaal 10 mV/div – 10 V/div
• Horizontale schaal 5 ns/div – 1000 s/div
• Verticale meetparameters – vmax, vmin, vpp, gemiddelde, amplitude
• Horizontale meetparameters – periode, frequentie

Specificaties

Inhoud van de verpakking

• Owon HDS272-oscilloscoop
• 2x 18650-batterijen
• USB-kabel
• testkabelset
• meetpen
• BNC-kabel
• voedingsadapter
• draagtas
•  handleiding
