OBDStar ECU Master (HW)

Gedetailleerde beschrijving van het product

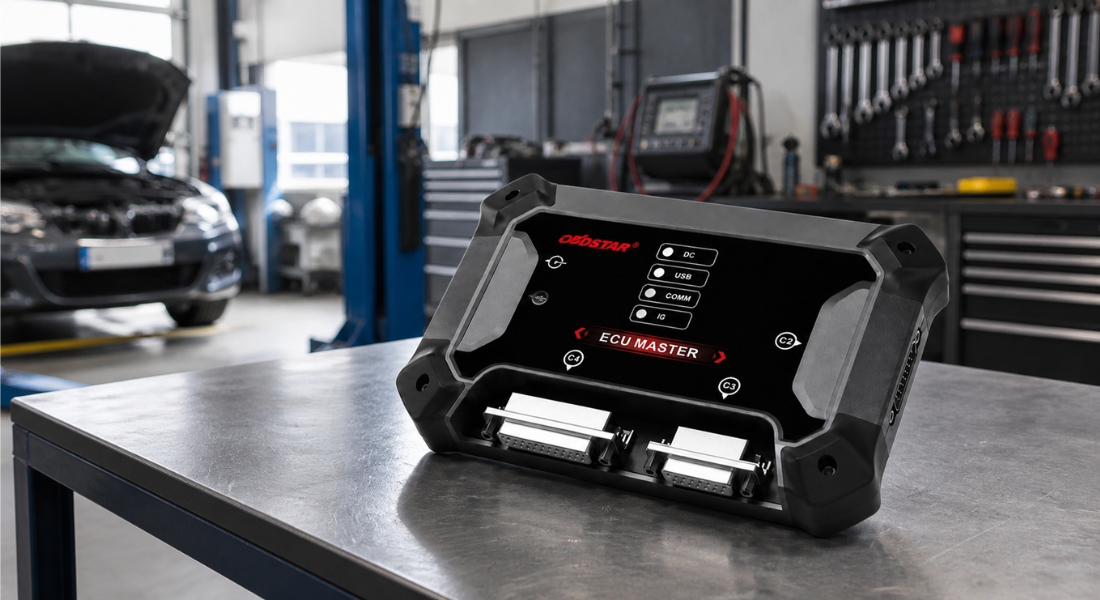

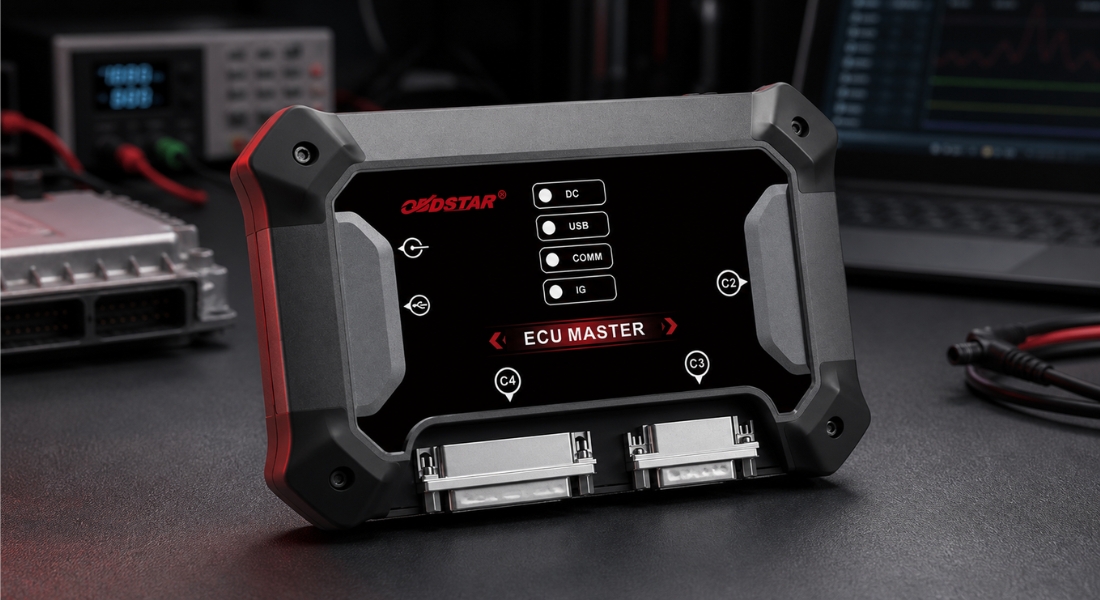

De OBDStar ECU Master is een professionele programmeereenheid die is ontworpen voor het werken met regeleenheden van personenauto’s en elektrische auto’s. Afhankelijk van de gekozen licentie maakt het apparaat het mogelijk om gegevens van regeleenheden te lezen, te schrijven, te back-uppen en te klonen, of om ondersteunde SRS- en airbagmodules na een ongeval te herstellen. Het apparaat ondersteunt de belangrijkste communicatiemethoden die worden gebruikt bij het programmeren van auto-ECU’s, waaronder de OBD-, BENCH-, BOOT-, JTAG- en BDM-modi. De software is bedoeld voor computers met het besturingssysteem Windows 10 of nieuwer. De ECUMaster-software bevat waarschuwingen bij onjuiste handelingen, die helpen het risico op fouten bij het aansluiten en programmeren van de regeleenheid te beperken. Voor ondersteunde ECU’s en airbagmodules zijn optionele gespecialiseerde kabels verkrijgbaar waarmee een directe aansluiting mogelijk is zonder dat de afzonderlijke pinnen handmatig moeten worden verbonden. Het apparaat wordt via een USB-kabel op de computer aangesloten. De afzonderlijke bewerkingen worden vervolgens uitgevoerd via het overzichtelijke programma OBDStar ECU Master.

Dit betreft uitsluitend de hardware – de door u gekozen software-licentie A, B, C, D of een willekeurige combinatie daarvan voegt u hierboven op de pagina toe, hier of in het winkelmandje.

Beschikbare licenties

Voor het apparaat moet u een licentie aanschaffen naar keuze. De volgende varianten zijn beschikbaar:

• Variant A – Personenauto’s: programmeren en klonen van regeleenheden van personenauto’s en elektrische voertuigen
• Variant B – Motorfietsen: uitlezen, schrijven en klonen van motorregeleenheden van motorfietsen
• Variant C – Vrachtwagens: programmeren en klonen van regeleenheden van vrachtwagens, bussen en werktuigmachines
• Variant D – Airbag: herstel van ondersteunde SRS- en airbagmodules na een ongeval
• Variant Full - A+B+C+D

Variant A – Personenauto’s

Variant A is bedoeld voor het programmeren van regeleenheden van personenauto’s en geselecteerde elektrische voertuigen. Het ondersteunt het werken met ECM-motoreenheden, TCM-versnellingsbakken, BCM-carrosserie-eenheden en, bij compatibele elektrische auto’s, ook met BMS- en VCU-accu- en regeleenheden.

Ondersteunde functies

• lezen en schrijven van gegevens van ECM-, TCM-, BCM- en geselecteerde BMS-/VCU-regeleenheden
• klonen van regeleenheden en gegevensoverdracht tussen de originele en vervangende regeleenheid
• lezen en schrijven van Flash- en EEPROM-geheugens
• automatische correctie van de checksum
• lezen en schrijven van VIN
• Virgin Reset, personalisatie en gegevensoverdracht
• conversie en decodering van immobilisatorgegevens
• IMMO UIT / AAN
• lezen en schrijven van ECU-kaarten
• ontgrendelen en vergrendelen van ondersteunde ECU's
• kalibratie van de koelvloeistoftemperatuursensor bij ondersteunde ECU's
• kalibratie van de kilometerteller en de bedrijfstijd van de ECU bij ondersteunde systemen

Variant B – Motorfietsen

Variant B is bedoeld voor het werken met motorbesturingsunits van motorfietsen. Ondersteunde toepassingen omvatten geselecteerde units van de merken Harley-Davidson, Honda, CFMOTO, Kawasaki en andere fabrikanten die in de actuele dekkingslijst worden vermeld.

Ondersteunde functies

• lezen en schrijven van gegevens van motor-ECU’s
• lezen en schrijven van geheugens van ondersteunde ECU’s
• klonen van geselecteerde motor-ECU’s
• lezen en schrijven van VIN
• Virgin Reset van ondersteunde eenheden
• resetten van de gegevensbuffer
• kalibratie van de kilometerteller bij ondersteunde eenheden
• werken in de BENCH-modus, afhankelijk van het type regeleenheid

Variant C – Vrachtwagens

Variant C is bedoeld voor regeleenheden van vrachtwagens, bussen, landbouwmachines en andere zware machines. Het ondersteunt geselecteerde ECM-, TCM- en BCM-eenheden van Mercedes-Benz, Volvo, Scania, MAN, Iveco, Isuzu, Mitsubishi Fuso, Ford, John Deere, Kubota, Yanmar en andere fabrikanten.

Ondersteunde functies

• lezen en schrijven van gegevens van ECM-, TCM- en BCM-units
• klonen van ondersteunde regeleenheden
• lezen en schrijven van VIN
• Virgin Reset van ondersteunde modules
• automatische correctie van de CheckSum
• lezen en schrijven van ECU-kaarten
• ontgrendelen en vergrendelen van ondersteunde ECU's
• IMMO UIT / AAN
• kalibratie van de kilometerteller bij ondersteunde systemen
• werken in de modi BENCH, BOOT, JTAG en BDM, afhankelijk van het type module

Variant D – Airbag

Variant D is bedoeld voor specialisten die zich bezighouden met reparaties aan SRS- en airbagmodules. Bij ondersteunde modules maakt het mogelijk om de benodigde gegevens uit te lezen, opgeslagen crashgegevens te verwijderen en de module te herstellen na activering van het veiligheidssysteem.

Ondersteunde functies

• lezen en back-uppen van gegevens van ondersteunde SRS- en airbagmodules
• verwijderen van opgeslagen crashgegevens na een ongeval
• terugschrijven van gecorrigeerde gegevens naar de regeleenheid
• herstel en reparatie van ondersteunde airbagmodules
• lezen en schrijven van EEPROM-, Flash- of DFlash-geheugens, afhankelijk van het type module
• werkprocedures en informatie die nodig is voor een correcte aansluiting van de module
• waarschuwingen bij onjuiste werkprocedures

De beschikbaarheid van de Crash Reset-functie is afhankelijk van de specifieke fabrikant, het type airbagmodule, de gebruikte processor en de huidige softwareversie. Wij raden aan om, voordat u met de reparatie begint, de betreffende module te controleren in de actuele lijst met ondersteunde modules.

Ondersteunde aansluitmodi

• OBD – communicatie en programmering via de diagnoseaansluiting van het voertuig
• BENCH – werken met een gedemonteerde module zonder deze te hoeven openen
• BOOT – direct lezen en schrijven van de module in de servicemodus
• JTAG / BDM – werken met geselecteerde processors en geheugens via een directe verbinding

Ondersteunde communicatieprotocollen

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• andere protocollen afhankelijk van het type regeleenheid

Technische specificaties

• Besturingssysteem: Windows 10 en nieuwer
• Bedrijfstemperatuur: -10 °C tot 55 °C
• Opslagtemperatuur: -20 °C tot 70 °C
• Afmetingen: 176 × 115 × 31 mm

Inhoud van de verpakking

• OBDStar ECU Master (u dient een softwarelicentie naar keuze aan te schaffen)
• voedingsadapter
• hoofdkabel
• USB-kabel
• BENCH-kabel
• set jumperdraden
• 3-in-1 Jumper-verlengkabel
• multifunctionele kaart voor het lezen en schrijven van gegevens C4-01
• adapter C4-10
• kabel W004
• kabel W005
• kabel W006
• gebruiksaanwijzing
