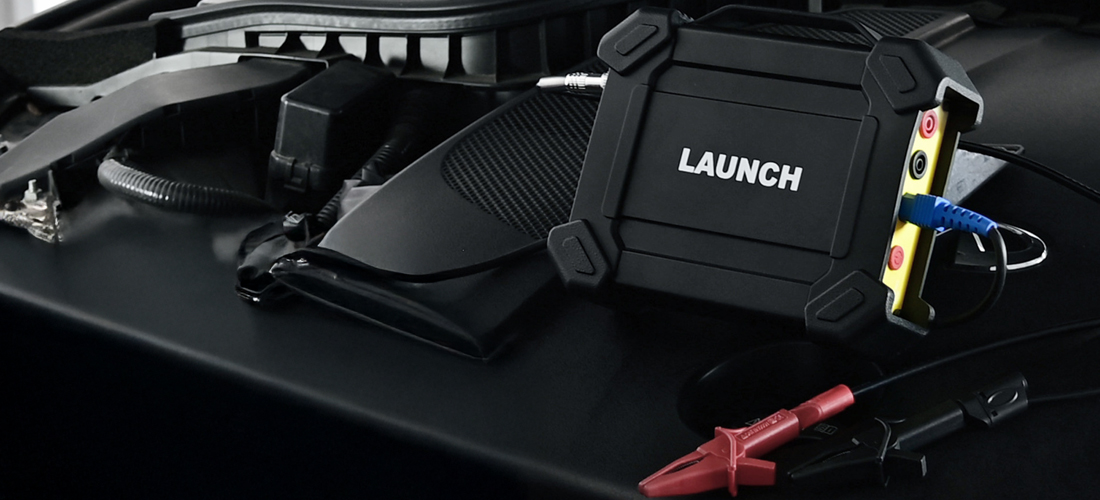

Launch S2-2 sensorbox

Gedetailleerde beschrijving van het product

De Launch S2-2 Sensor Box is een module die speciaal is ontworpen voor het diagnosticeren, testen en simuleren van de meeste sensorstoringen in voertuigen. Met behulp van dit apparaat kunnen gebruikers de sensor eenvoudig en snel diagnosticeren en simuleren, waardoor snelle probleemoplossing bij de regeleenheid mogelijk is. Het apparaat ondersteunt ook multimeterfuncties. Via deze functie kunnen gebruikers spanning, weerstand en capaciteit meten. De module kan niet afzonderlijk worden gebruikt, maar moet worden gebruikt in combinatie met Launch-diagnosetools die compatibel zijn met deze module, zoals de CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5 en PAD VII.

Belangrijkste kenmerken

• Controleer of de ECU zelf werkt of niet
• Ondersteunt handmatige invoer van voortgangsgegevens.
• Simuleer de werkstatus van sensoren zonder onderdelen te vervangen
• Simuleer bepaalde speciale werkomstandigheden van sensoren zonder onderdelen te vervangen
• Kan worden gebruikt als multimeter voor het meten van weerstand, AC/DC-spanning, capaciteit, frequentie en pulssignalen enz.
• Met één klik opent u het intuïtieve menu voor sensoren, actuatoren, gedefinieerde/getekende golfvormen, tijdgolfvormen, multimeter en systeeminstellingen
• Frequentiemeting

Sensor

Het instrument is uitgerust met een "Sensor"-functie, die is ontworpen voor metingen en tijdregistratie. Deze wordt gebruikt om de ingangssignalen van het elektronische regelsysteem van de auto te simuleren, en de boordcomputer past de bedrijfstoestand van de motor aan op basis van deze parameters.

Actielink

Deze functie wordt gebruikt om het uitgaande besturingssignaal van het elektronische regelsysteem van de auto te simuleren, om zo de werking van de actuatoren van de auto te beoordelen.

Multimeter

Met deze functie kunnen gebruikers spanning, weerstand en capaciteit meten.

Parameters

• Golfvorm: Er zijn 9 golfvormen om uit te kiezen: voorwaartse sinusgolf, achterwaartse sinusgolf, voorwaartse blokgolf, achterwaartse blokgolf, gemiddelde spanning, rechte lijn, rechte lijn met hoge/lage spanning, driehoekgolf en trapeziumgolf.
• Frequentie: Stel de frequentie van de geselecteerde golfvorm in.
• Amplitude: Stel de amplitude van de geselecteerde golfvorm in.
• Offset: Stel de offset van de geselecteerde golfvorm in.
• Fase: Stel de fase van de geselecteerde golfvorm in.
• Duty-cyclus: Stel de duty-cyclus van de geselecteerde golfvorm in.
• Signaalsynchronisatie: Kan ervoor zorgen dat CH1 en CH2 gelijktijdig signalen verzenden.

Handmatige weergave

• Totaal aantal frames: 1-3 (optioneel). Geeft het totale aantal uitvoerpunten aan
• Over het algemeen bestaat een enkele golfvorm uit 100 punten. De waarden 1-3 geven aan dat u 100, 200 of 300 punten kunt selecteren om een golfvorm te maken.
• Frame bewerken: wordt gebruikt om het frame te bewerken: u kunt één frame bewerken of alle frames bewerken
• Golfvorm: U kunt een vooraf ingestelde golfvorm selecteren en deze in het handmatige tekengebied plaatsen.
• Frequentie: Als u de golflengte wilt weergeven, kunt u de frequentie van één frame gebruiken (bij een uitvoer van 3 frames wordt de totale frequentie ingesteld op frequentie/3).
• Amplitude: De amplitude van de uitgangsgolfvorm
• Verschuiving: Verschuiving van de uitgangsgolfvorm
• Tijdgolfvorm: Deze functie wordt gebruikt om de timinggolfvorm (krukas + nokkenas) van de motor aan te passen.

Technische parameters

Sensormodule

• Aantal kanalen: 2
• Nauwkeurigheid: 1
• Amplitudebereik: 1: 0 - 20 V
• Maximale uitgangsstroom: 20 mA
• Vooraf gedefinieerd frequentiebereik: 0 - 20 kHz
• Pulsfrequentie blokgolfsignaal: 0 - 15 kHz
• Duty cycle blokgolfsignaal: 0 - 100%
• Voeding: uitgang sensorsimulator/max. stroom 20 mA (uitgang werkt op batterij) – solenoïde-aandrijving, bobines/uitgangsstroom 2 A (externe voeding)
• USB: USB 2.0 type B (met oplaad- en voedingsfunctie/5 V)
• Ondersteuning voor gelijkspanningssimulatie
• Ondersteuning voor simulatie met vaste frequentie
• Ondersteuning voor simulatie van vooraf gedefinieerde golfvormen
• Ondersteuning voor simulatie van handgetekende golfvormen
• Signaalgenerator-interface: 2
• Aansluiting voor externe voeding: 1
• Solenoïde-interface: 1
• Multimeter-interface: 2
• Bedrijfstemperatuur: 1: 0 °C - 50 °C
• Opslagtemperatuur: -30 °C - 70 °C

Multimeter

• Gelijkstroomspanning: 0 V - 700 V
• Wisselstroomspanning: 0 V - 700 V
• Weerstand: 0 Ω - 40 MΩ
• Capaciteit: 0 F - 100 µF (maximale meettijd 30 s)
• Diode: 0 V - 1,5 V
• Continuïteitsdetectie: geluidssignaal bij waarden onder 30 Ω

Inhoud van de verpakking

• Launch S2-2
• 2x HT30-meetsnoeren
• 7-pins interface-adapterkabel
• kabel met accuaansluitingen
• USB-kabel
• 3x 6-weg splitterkabel
• 2x multimeter-testpen (zwart + rood)
• set haaksondes
• voedingsadapter
