Launch O2-2 oscilloscoop 4-kanaals
Code: 2598Gedetailleerde beschrijving van het product

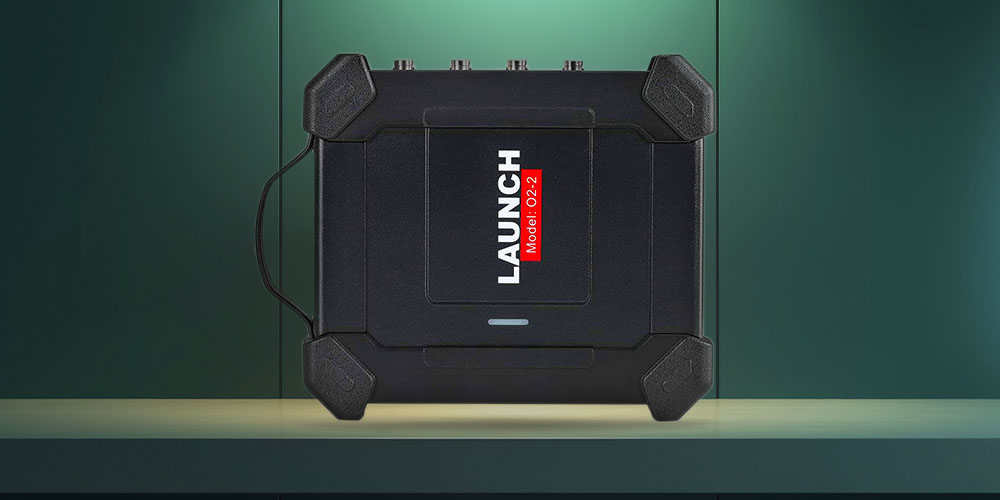

De Launch O2-2 Scope Box is een veelzijdige en gebruiksvriendelijke uitbreidingsmodule die ernstige storingen kan opsporen in diverse elektrische componenten, zoals sensoren, actuatoren en schakelingen. Door integratie met de scanapparaten uit de X-431-serie via de O2-2-applicatie kunnen werkplaatsen en technici de functionaliteit van hun scanapparaat uitbreiden.
Compatibel met vele Launch-diagnosetools zoals X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0 en PROS ELITE.
Belangrijkste voordelen van de O2-2 Scope Box
- Biedt de mogelijkheid om golfvormgegevens met hoge resolutie op te nemen en af te spelen voor latere analyse
- Keuze uit verschillende weergavesnelheden voor golfvormen voor snelle analyse
- Bibliotheek met vooraf gedefinieerde golfvormsignalen, ingebouwd geheugen
- Registratie en opslag van de geteste signalen voor latere analyse en probleemoplossing
- Automatische aanpassing van alle grafieksignalen op alle 4 kanalen
- Afzonderlijke aarding van elk kanaal om vervorming van testsignalen te minimaliseren
- Hoogwaardige BNC-connectoren
- Complete set adapters voor ontstekingssystemen, sensoren, connectoren en andere accessoires
- Meerdere autotests, waaronder circuits, sensoren, actuatoren, ontstekingstests en meer
- Toegang tot 23 automatische meetmodi die op één scherm worden weergegeven, zodat u eenvoudig kunt schakelen
- Gebruik de in-/uitzoomfunctie om precieze details te bekijken
- Aanpasbare persoonlijke systeeminstellingen die als configuratiebestanden kunnen worden opgeslagen om later te bekijken
- Vergroot wiskundige bewerkingen op golfvormen, zoals optellen, aftrekken, vermenigvuldigen en de FFT-functie voor geavanceerde golfvormanalyse
Parameters
| Kanalen | 4 |
| Bandbreedte | 100 MHz |
| Stijgtijd | ≤3,5 ns |
| Maximale bemonsteringsfrequentie | 1 Gbps |
| Ingangsweerstand | 1 MΩ ± 1,5 % |
| Opslagdiepte | 10 M |
| Aantal bemonsteringsbits | 8 bit |
| Verticale nauwkeurigheid | 3 % |
| Verticale versnelling | 5 mV~10 V |
| Inverterend | Ondersteuning |
| Kanaalkoppeling | DC, AC |
| Tijdbasisbereik | 1 ns–1 ks |
| Nauwkeurigheid tijdbasis | 20 ppm |
| Bemonsteringsmodus | Normaal |
| CAN-busdecodering | CAN, LIN |
| Triggertype | Flank, Pulsbreedte |
| Triggermodus | Normaal, Auto en Enkelvoudige SEQ |
| Triggerkoppeling | DC, ruisonderdrukking |
| Wiskunde | Dubbele golf-FFT |
| Weergave | YT, Zoom, Roll |
| Roll-modus | 200 ms/div - 1000 s/div |
| Automatische configuratie | Ondersteuning |
| Automatische meting | 23 |
| Cursor | Horizontale cursor, verticale cursor |
| Voeding via | USB-poort, DC IN-poort |
| Methode voor gegevensoverdracht | USB |
| Configuratieopties voor voertuigen | Circuits, sensor, actuatoren, ontsteking |
| Bedrijfstemperatuur | 0 ℃ - 50 ℃ |
| Voedingsbereik | USB: 5 V/1 A DC: 12 V/24 V |
| Compatibiliteit | Eén app is compatibel met meerdere tabletresoluties |
| Multi-touch-gebaren | Ondersteunt 2-puntsaanraking; de golfvorm kan verticaal of horizontaal worden in- of uitgezoomd |
| Firmware-upgrade | Ondersteunt online upgrade |
| Trigger | Kan normaal worden gebruikt tijdens het wachten op een trigger. |
| Demofunctie | Ja |
| Gesplitst scherm | Ja |
| Bemonsteringsfrequentie | Eén kanaal 1 G/s, 2 kanalen 500 M/s, meerdere kanalen 250 M/s |
| Opstarttijd | ongeveer 16 s |
| Stroomverbruik | ongeveer 7,5 W |
Inhoud van de verpakking
- Launch O2-2 Scope-doos
- HT 30-testkabels (4 stuks)
- HT25 secundaire ontstekingssensorkabel
- batterijklemkabel
- USB-kabel
- HT201-verzwakker (2 stuks)
- doorpriknaalden (20 stuks)
- multimeterprobes (2 paar)
- krokodillenklemmen (2 paar)
- gekleurde 4-pins vrouwelijke meetpunten (5 stuks)
- zekeringen 5x20 mm (4 stuks)
- schroefkop (2 stuks)
- gebruikershandleiding
